编译原理 5：中间代码生成

在完成一系列对源码的词法分析、句法分析、语义分析后，我们将利用这些分析的结果，开始生成中间代码。这些中间代码具有统一的格式，与原来的程序码行使完全一样的功能。它们是连接编译器「前端」和「后端」之间的「桥梁」。

中间代码的表示形式

逆波兰表示

即后缀表示法，将运算符放置在式子的最后。如：

a b c * b d * + :=

即是

a := a * b + c * d

的后缀表示。后缀表示不需要使用括号，利用一个栈，就可以很容易地对表达式进行求值。

三地址码和四元式

三地址码是一种指令形式，记录两个操作数地址和一个结果地址。地址即是临时变量或常量、符号。

四元式是一种三地址码的格式，在三个地址的基础上加上操作。并不是所有四元式都一定会有四个部分。

例如：

(MOV, a, 8, )       // a <- 8
(MOV, b, 5, )       // b <- 5
(SUB, $0, 3, a)   // $0 <- 3 - a
(MOV, c, $0, )      // c <- $0
(RET, , , c)

图表示

利用 DAG 来表示中间代码。在 DAG 中，每个节点对应一个运算符，代表一个子表达式。它的子节点与该运算符的运算对象相对应，而叶节点代表变量或者常量。

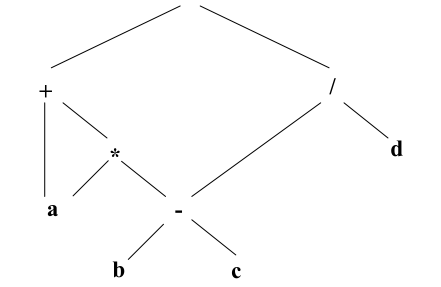

例如，表达式 a + a * (b - c) - (b - c) / d：

生成中间代码

中间代码的生成采用制导定义的方法，在产生式中搭配相应「生成中间代码」的语义规则。

声明语句的翻译

所谓声明语句，指的是为程序中的变量和常量名指定类型的语句。在翻译过程中，需要进行类型检查和辅助翻译，在符号表中记录被说明对象的属性，为执行作准备。

考虑下面的 Pascal 语言声明语句文法。与 C 这样的语言不同，Pascal 是结构化的语言，每个过程（函数）所使用的变量都要在这个过程开始的时候声明出来。

(* 一个程序 *)
program 程序名字(input, output);
var
变量1, 变量2: 变量类型; (* 所有全局变量都要定义在这里 *)
begin
  (* 程序本体 *)
end

(* 一个函数 *)
procedure 函数（过程）名字(参数: 类型);
var
局部变量: 类型;
begin
  (* 函数（过程）本体 *)
end

抽象出 Pascal 语言的声明文法如下：

\[\begin{aligned} P&\to\mathbf{prog}\ \mathbf{id}(\mathbf{input}, \mathbf{output}) D;S \\ D&\to D;D|List:T|\mathbf{proc}\ \mathbf{id}\ D ;S \\ List&\to List,\mathbf{id}|\mathbf{id} \\ T&\to\mathbf{integer}|\mathbf{real}|\mathbf{array}\,C\,\mathrm{of}\,T|*T|\mathbf{record}\ D\cdots\\ C&\to[\mathbf{num}]C|\varepsilon \end{aligned}\]

稍加解释：

\(S\) 表示程序本体，略去。
\(P\) 表示一个程序。\(D\) 是声明列表，它可以由 \(List\) 即多个声明组成，也可以是对函数 \(\mathbf{proc}\) 的声明。
\(T\) 是类型符号，支持 integer、real 以及数组和 record（相当于 C 的结构体）。

程序内声明语句的翻译

定义下面的辅助函数、语义属性和全局变量：

文法变量 \(T\) 的语义属性：
- type：类型
- width：位宽
辅助子程序
- enter：填符号表
- array：处理数组类型
全局变量：
- offset：栈偏移量

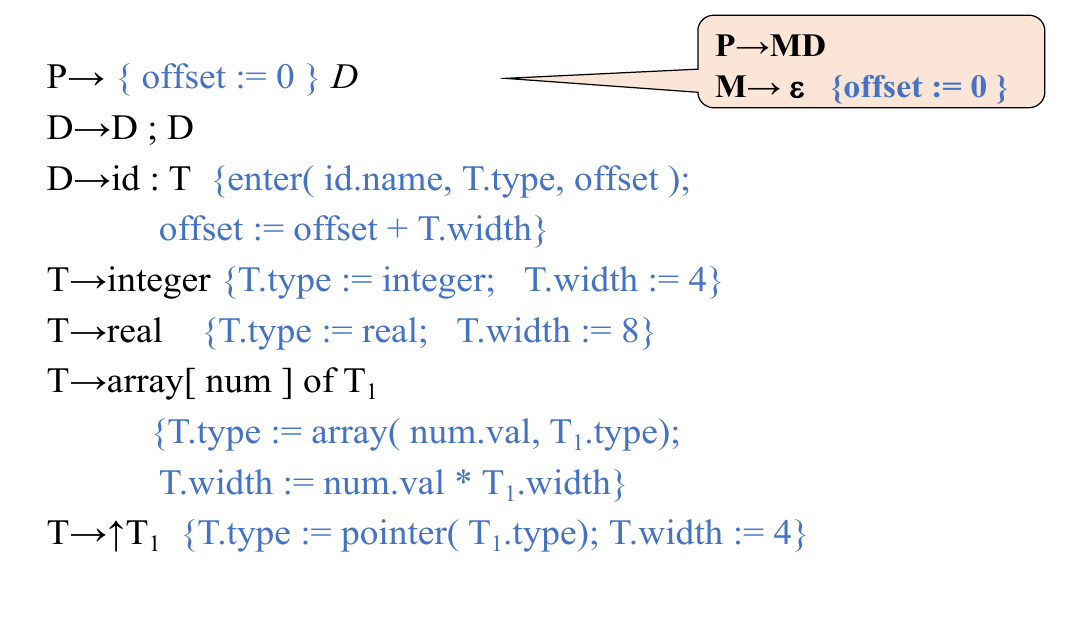

对声明语句引入下面的翻译方案

就能实现在进行分析时完成符号表的填充。

函数中声明语句的翻译

所谓「函数过程中的声明语句」，如：

int func() {
  int a, b;   // <-- This
  float c, d; // <-- And this
  return 0;
}

int main() {
  int a, b;   // <-- Not this
  return 0;
}

显然，func() 内的变量和 main() 内的变量不能用同一张符号表——不然它们会打架；同时，如果有多个函数被定义，它们的符号表也不能相同。那么，在进行语义分析的过程中，如果遇到「这里定义了一个函数」的情况，就应当冻结当前的符号表处理，转而开始新的翻译。（上面的例子不太好的一点是，C 语言不允许在函数内定义函数，因此是遇不到「半路需要建新表」的情况的）

考虑下面的 Pascal 文法。

\[\begin{aligned} P&\to \mathbf{prog}\ \mathbf{id}(\mathbf{input}, \mathbf{output})\ D; S \\ D&\to D; D|\mathbf{id}:T|\textcolor{red}{\mathbf{proc}\ \mathbf{id}\ D; S} \end{aligned}\]

上面的红色部分就是 Pascal 定义函数 / 过程的位置。对于这门语言，它将函数和过程和变量一同定义。

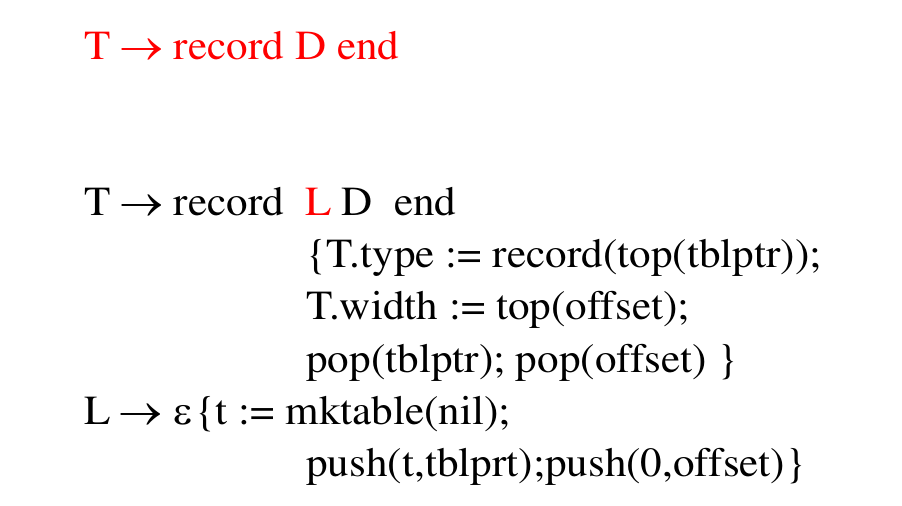

记录 / 结构体的翻译

对记录（record）或者结构体（sturct）的翻译有以下要点：

为每个结构体类型单独构造一张符号表。
将域名信息（名字、类型、字节数）填入到该记录的符号表中。
所有域都处理完后，用 offset 域记录所有数据对象的宽度总和。
T.type 来自于该结构体的符号表的指针。

赋值语句的翻译

考虑使用 := 表示赋值。典型的赋值语句文法为

\[\begin{aligned} S&\to Left := E\\ E&\to E+E|E*E|-E|(E)|Left \\ Left&\to Elist]|\mathbf{id} \\ Elist&\to Elist, E|\mathbf{id}[E\\ \end{aligned}\]

简单赋值语句

先不考虑数组，定义下面的辅助函数：

lookup(id.name)：在符号表中查找名字 id.name 对应的表项。
gencode() 生成三地址码。
newtemp() 生成一个新的临时变量名。

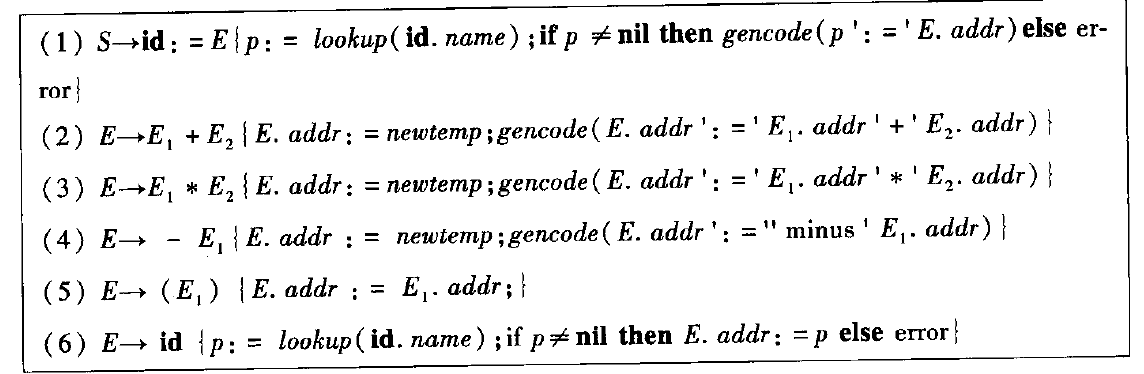

下面的翻译模式能进行简单赋值语句的翻译：

控制结构的翻译

布尔表达式的翻译

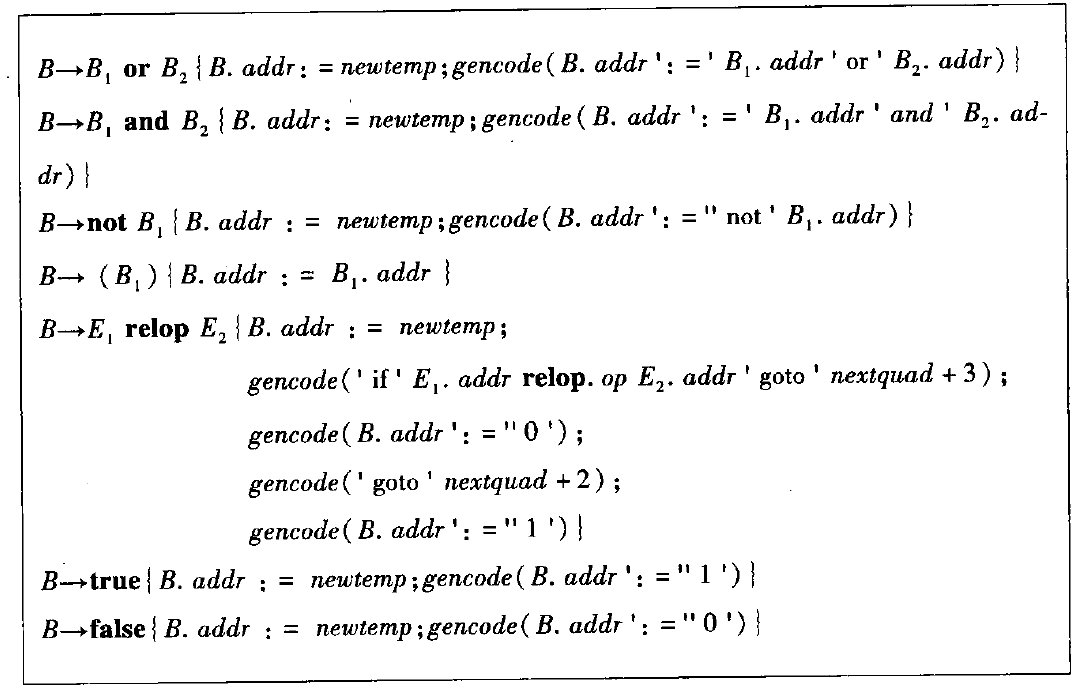

考虑下面的布尔表达式

\[B\to B\ \mathbf{or}\ B|B\ \mathbf{and}\ B|\mathbf{not}\ B|(B)|E\ \mathbf{relop}\ E|\mathbf{true}|\mathbf{false}\]

其他没有什么好解释的，其对于关系运算的翻译是：

100 if a relop b goto 103
101 answer = 0 // 假
102 goto 104   // 出口
103 answer = 1 // 真出口
104 ...

常见控制结构的翻译

if-then 型

  if (condition) goto true
  goto next
true:
  // do something...
next:
  // continue!

if-then-else 型

  if (condition) goto true
  goto false
true:
  // do something...
  goto next
false:
  // do something else...
next:
  // continue!

while-do 型

begin:
  if (condition) goto true
  goto next
true:
  // do something...
  goto begin
next:
  // continue!

回填

进行上面的分析时存在一个问题：我们不能预知未来，因此，在翻译时无法确定之后跳转终点的具体位置。为了解决这个问题，引入回填技术。其关键是用链表记录「没有记录目标标号的转移指令」的标号，以便回头再填。例如，对于式子

\[B\to B_1\ \mathrm{or}\ B_2\]

先引入一个虚拟文法变元 \(M\to\varepsilon\)，有 \(B\to B_1\ M\ \mathrm{or}\ B_2\)。然后，为 \(B\) 定义下面的翻译方案：

backpatch(B1.falselist, M.quad);
B.falselist = B2.falselist;
B.truelist = merge(B1.truelist, B2.truelist);

而 \(M\) 的翻译方案只是记下下条指令的地址即

M.quad = nextquad;

例如，现在翻译 a<b or c>d。对于 a<b，其生成两条代码：

100 if a<b goto _
101 goto _

a<b 作为 \(B_1\)，它的 truelist 现在有 100，而 falselist 现在有 101。对于 \(M\)，其记录 nextquad 即 102，而 c>d 则翻译成下面的两条代码，truelist 为 102，falselist 为 103。

102 if c>d goto _
103 goto _

现在开始回填。先将 M.quad 填到 B1.falselist 中，即将编号 102 填到 101 中的空位，所以有

100 if a<b goto _
101 goto 102
102 if c>d goto _
103 goto _

然后填写这整个式子的 truelist 和 falselist。其中，or 语句的 falselist 是 \(B_2\) 的 falselist，而 truelist 是 \(B_1\) 和 \(B_2\) 的 truelist 之和。因此 truelist 为 100 和 102，而 falselist 为 103。

本节笔记到此结束。
